Multifuncional 3D sinais acrílicos canais letras máquina de dobra Ejon e Solução

Aplicação do produto

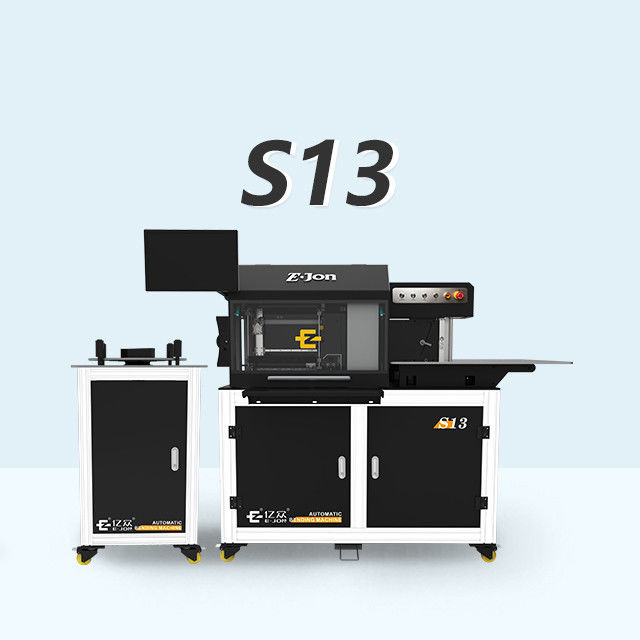

S13: 4 conjuntos de sistemas de controlo dos servomotores da Panasonic,Componente pneumático SMC.

1Quadro de perfil de alumínio e fachada cromada.

2O mecanismo de alimentação alternativo especialmente concebido.

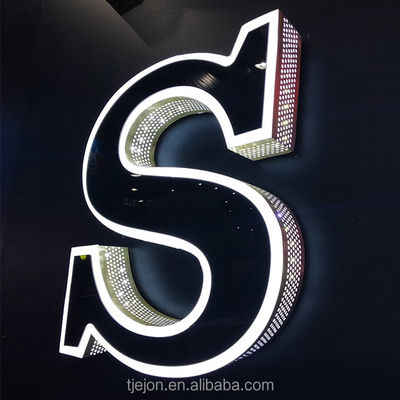

3O motor de dois parafusos torna-o mais potente, mais rápido e de maior precisão.pode evitar deslizes de alimentação e melhorar a precisão de alimentaçãoÉ a primeira escolha para produzir a casca da palavra de LED, letras de alumínio, caracteres de aço inoxidável, palavras de punção e palavras de resina, etc.

Principais características

1) O mecanismo de flexão estendida especialmente concebido pode assegurar eficazmente o longo ângulo de formação do caminho do processo.

2) O sistema de controlo de 4 eixos de alimentação, de tração, de altura e de dobra melhorou a eficiência e a estabilidade do processamento.

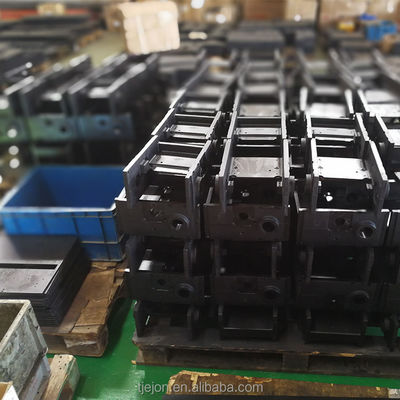

3) O hardware principal da máquina é a fundição monobloco (mecanismo de dobra, mecanismo de fixação e codificador, etc.) que asseguram a forte estabilidade.

4)Quatro conjuntos de sistema de controlo de servo da Panasonic, componente pneumático SMC, facada cromada, computador e bomba de ar.

Partes de máquinas

O projeto de alimentação manual mecânica, alimentação contínua pelas duas pinças que podem evitar o deslizamento da alimentação e melhorar a precisão da alimentação.

Principais características

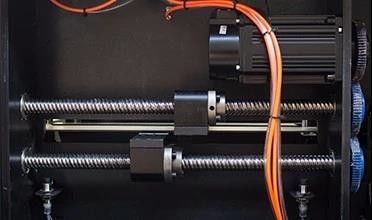

O parafuso de bola dupla do projeto de alimentação garantir a velocidade de alimentação e precisão, bem como a estabilidade

Partes de máquinas

Fundição por duplo cortador, utilizando cortador plano para chapas galvanizadas e aço inoxidável; utilizando cortador de fresagem para chapas de alumínio e perfis de alumínio.

Principais características

O módulo de codificação é o componente chave do equipamento de precisão de relação e a fundição de precisão é utilizada para garantir o desempenho do codificador de alta precisão.

Computador

Para utilizar o dispositivo, é necessário instalar o cartão de controlo no seu computador e, em seguida, conectar-se à máquina de dobra e instalar o software.Configuração do computador:sistema XP ou sistema de 32 bits windows7, e requer um slot de cartão PCI para instalar o cartão de controle.

Bomba

A utilização de equipamentos deve ser equipada com compressor de ar, sugerimos que a selecção demais de 4 kW, o caudal de gás é de 0,6 m3/min.

Formato do ficheiro

O software da máquina de dobra é auto-desenvolvido. Importar formato de arquivo suporta.Dxf.Plt.AICoredraw ou Adobe Illustratorpara completar o ficheiro após o ficheiro de exportação para.Formato Dxf.Plt.AiEntão abra o software operacional, selecione o documento.
